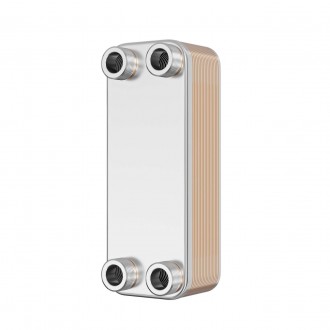

Schimbator de caldura INOX cu placi - 115KW

Schimbator de caldura INOX cu placi - 115KW. Schimbător de căldură 115KW - 20 placi Descriere: Schimbătoarele de caldură cu plăci transferă căldura de la un mediu la altul. Schimbătoarele de căldură, cu plăci, sunt după cum sugerează şi numele plăci asamblate într-un mod special. Între plăci există lacune pe unde curge agentul termic. Dintre diferitele tipuri de schimbătoare de căldură sunt preferate cele cu plăci brazate care sunt caracterizate prin faptul că plăcile sunt lipite impreună şi au o eficienţă mare datorită profilului ondulat care permite curgerea turbulentă a agentului termic. Schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari fiindcă asigură un flux de căldură mare. Schimbătoarele de căldură cu plăci brazate sunt formate din plăci din oţel inoxidabil presate brazate şi cupru sudate într-un proces de vid. Fiecare a doua placă este rotită la 180˚ în plan, astfel prin cele două cemere de curgere transferul de căldură se face contra curent. Gofrarea plăcilor produce un flux foarte turbulent, acest lucru permiţând un transfer eficient de căldură chiar si la debite scăzute. Date tehnice: Număr plăci: 20 Tip B3-32-20, 50680 Putere maximă: 115 KW Presiune maximă: 20 bari Suprafață activă: 0.033m²/ placa=0,64m² Debit maxim- 12 m³/h. Capacitate: 1.L Racorduri F1 & F3 1" (25.4mm) ( ISO-G) F2 & F4 1" (25.4mm) ( ISO-G) Dimensiuni: Grosimea panoului conductiv: 0,4 mm Grosimea panoului de acoperire: 2 mm Distanța dintre panouri: 2,1 mm Dimensiunea panourilor: 286 x 116 mm Interval de temperatură: -195˚C pana la +225˚C. Material placa: oțel inoxidabil, AISI 304 Material de sudura: cupru 99,9% Circulație: F1 -> F3 / F4 -> F2 Greutate: 3,8kg. Capacitate: Capacitatea unui schimbător de căldură cu plăci depinde de temperatura şi debitul agentului termic la intrare şi ieşire atât pe circuitul principal cât si pe cel secundar. Mai departe capacitatea depinde de temperatura celor doua lichide. Aplicatii: • Aparate de aer condiționat • Pompe de căldură • Încălzire prin pardoseală • Centrale termice • Extragerea căldurii • Încălzirea aerului • Aer condiționat în clădiri • Industria alimentară • Sisteme de refrigerare și de climatizare • Încălzirea apei menajere • Rețele de alimentare cu energie termica • Sisteme solare-termice • Sisteme de încălzire la îngheț pe cale de dispariție • Sisteme de recuperare a căldurii • Încălzire a apei pentru piscine • Incalzirea combustibililor regenerative • Conversia uleiului vegetal pentru autoturisme și camioane • Sistem de încălzire de diviziune prin pardoseală • Procesul chimic și producția farmaceutică • Stații de transfer în rețeaua de alimentare de termoficare Atenţie: În cazul în care folosiţi schimbătorul de căldură cu plăci la motoare unde sunt vibraţii (motoare operate de mașini), trebuie folosite racorduri metalice flexibile. .
