RoofCon Proiect, program 3D proiectare structuri din lemn

RoofCon Proiect, program 3D proiectare structuri din lemn. RoofCon Proiect este un program 3D specializat exclusiv in proiectarea tuturor tipurilor de structuri din lemn (sarpante, plansee, case din lemn framing).

Descriere RoofCon Proiect

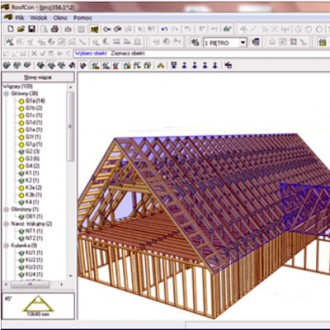

RoofCon Proiect este un program tridimensional 3D destinat proiectarii si calculului oricarui tip de element structural din lemn ecarisat si stratificat: capriori, pane, grinzi, ferme, popi, stalpi, grinzi de planseu tip Posi Strut, grinzi cu zabrele etc. Nodurile, imbinarile si organele de asamblare ale fermelor si grinzilor cu zabrele sunt calculate si dimensionate in mod automat.

Proiectarea se realizeaza conform planurilor de arhitectura indiferent de complexitatea acestuia. Anumite reazeme intermediare (stalpi sau pereti portanti) pot fi eliminate datorita sistemului constructiv cu organele de asamblare de tip sudura in lemn. Sistemul constructiv permite realizarea de ferme din lemn cu deschidere de pana la 40m fara reazem intermediar.

RoofCon permite importarea planurilor de arhitectura in format electronic (fisiere dxf), peretii si planurile de acoperis se vor modela usor dupa acest plan.

Urmatorul pas care trebuie facut in aceasta etapa a proiectarii este sa alegem solutiile optime pentru dispunerea fermelor in plan. Gradul ridicat de automatizare in distributia fermelor permite realizarea rapida si cu precizie a diferitelor zone ale sarpantei cum ar fi intersectii de planuri in “L”, “T”, etc.

Distributia fermelor, capriorilor, grinzilor, etc. se poate efectua si manual selectand tipul de ferma, lungimea acesteia si apoi pozitia in plan. Dupa ce au fost desenate toate elementele sarpantei programul le separa dupa tipul acestora (ferme principale, grinzi, planuri, pereti, etc.) si pot fi selectate separat dintr-o lista care este amplasata pe ecranul de lucru.

Dupa distribuirea fermelor, utilizatorul poate sa treaca la calcularea acestora. Proiectantul are la dispozitie o librarie de ferme predefinite de unde poate alege tipul fermei corespunzatoare si daca este nevoie poate modifica forma acesteia.

Suplimentar se pot alege si diferite tipuri de grinzi, stalpi si alte elemente din lemn lamelar sau grinzi din metal pentru a obtine structura de sarpanta conform planului de invelitoare.

Pret: 499 euro.

Pretul include:
- licentiere
- cheia Dongle USB
- training Modulul 1
